Szín
19 890 Ft

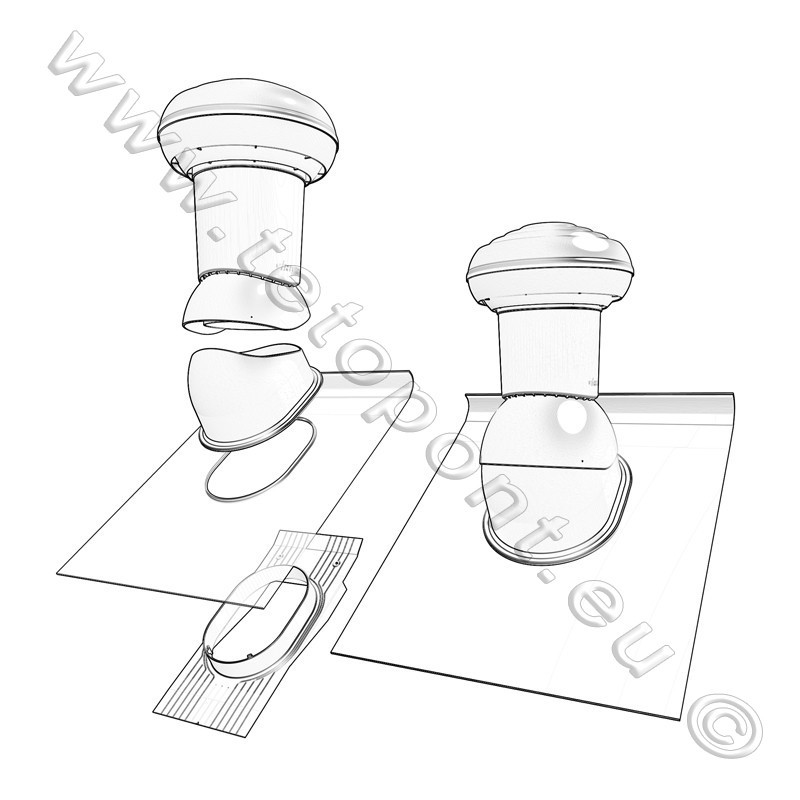

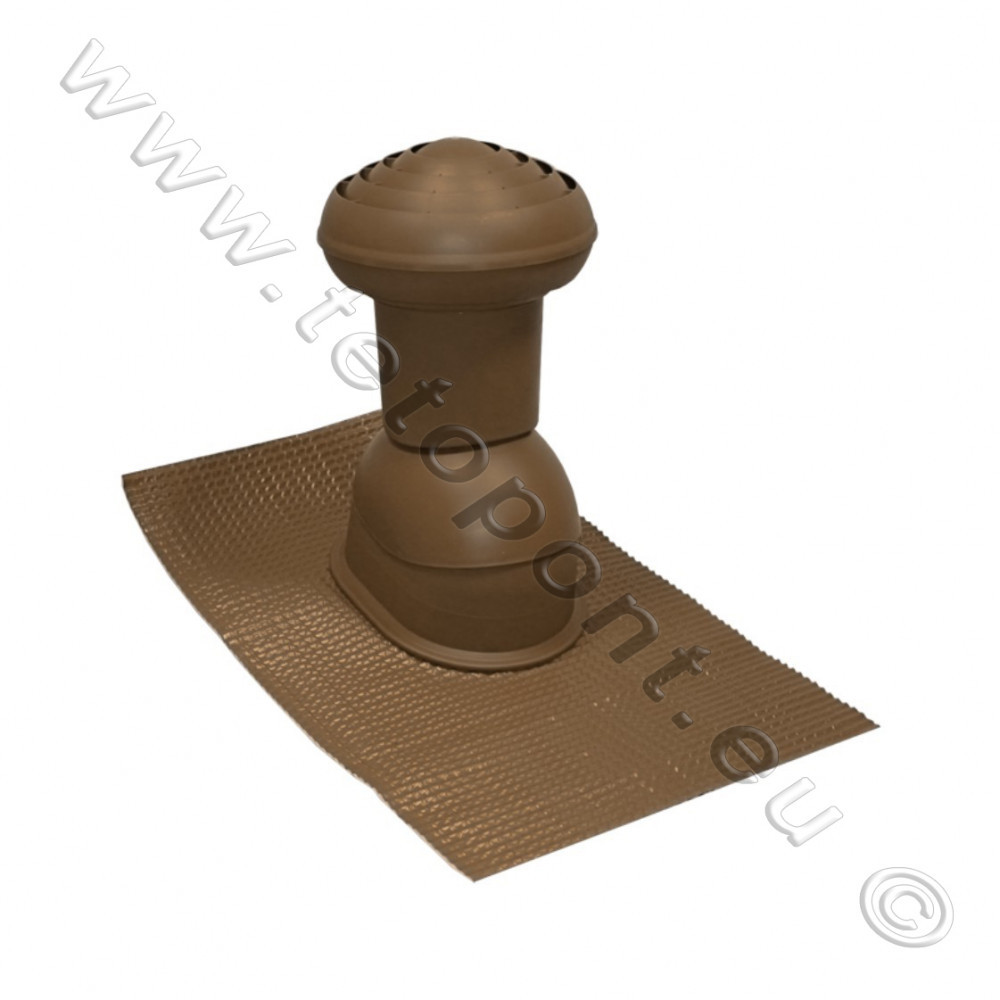

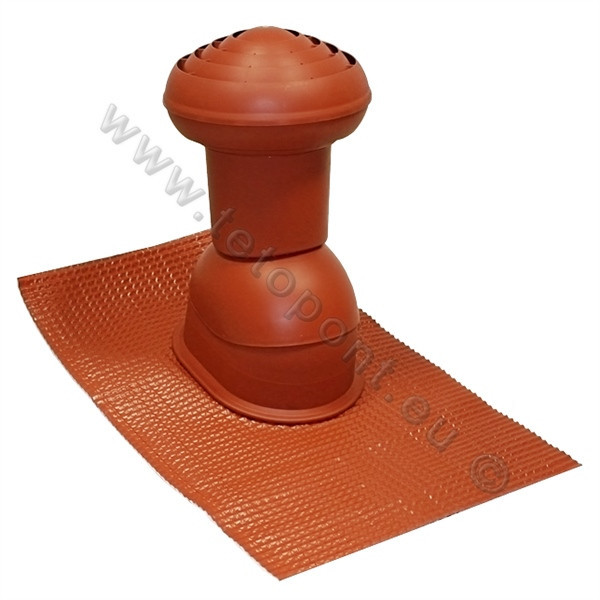

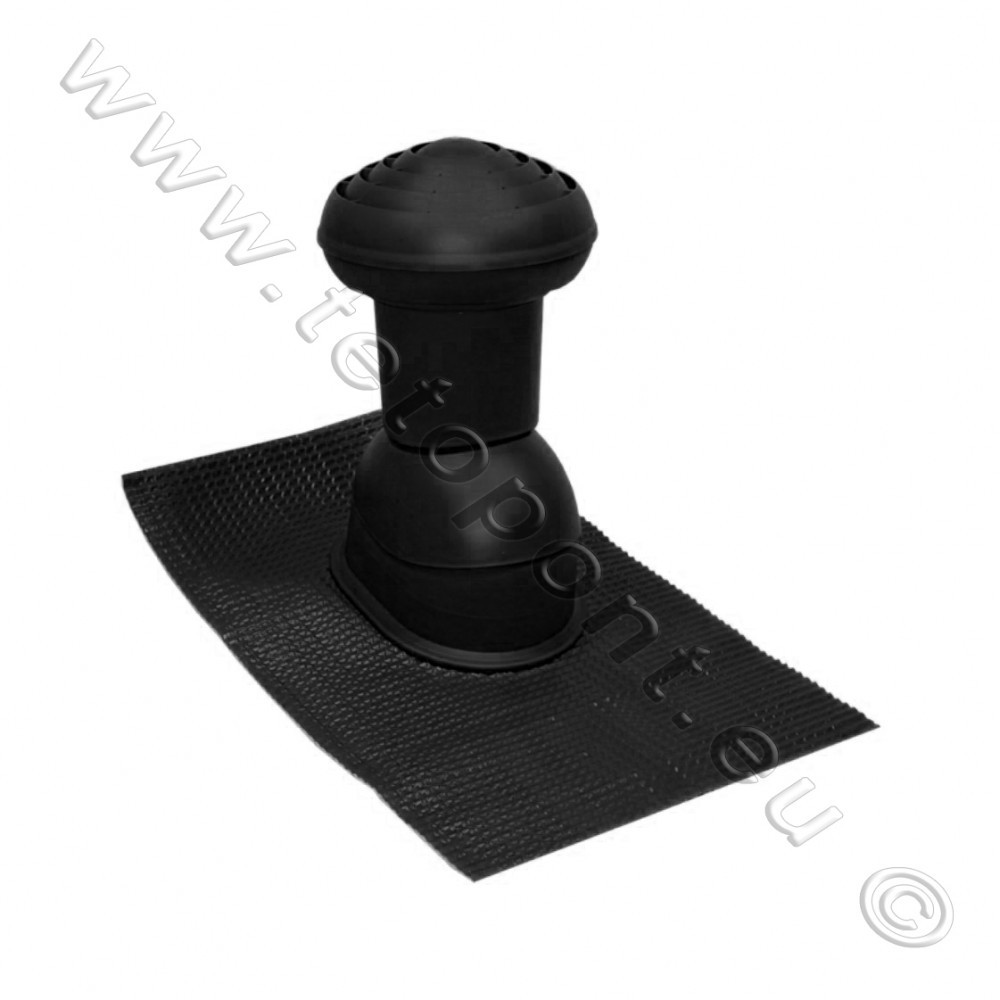

Könnyen beépíthető, univerzális átvezető cserép, különböző 125 mm-es csőátvezetések megoldásához.
Részletek

Minden jelenleg gyártott és régi beton- ill. kerámiacseréphez (XXL is) alkalmas strangszellőző garnitúra. Beépíthető lemezfedésekbe is.
A rugalmasan alakítható öntapadó alumínium gallér (440 mmx 670 mm) a hullámos/profilos cserepek esetén is vízzáró kapcsolatot biztosít.
A strangszellőző huzatnövelő fejrésze fokozott szellőzést tesz lehetővé. Használata 13-45° tetőhajlásszög tartományban ideális. Javasolt beépítési hőmérséklet min. +5°C.

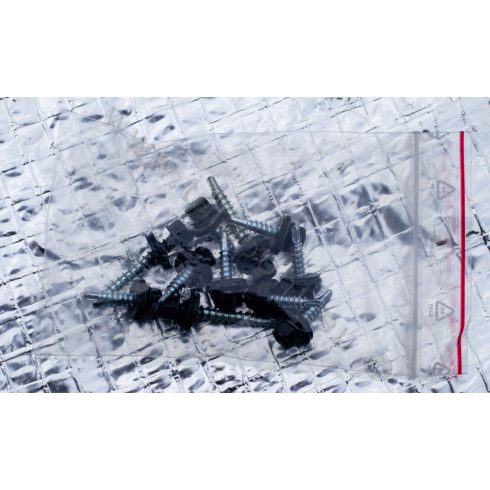

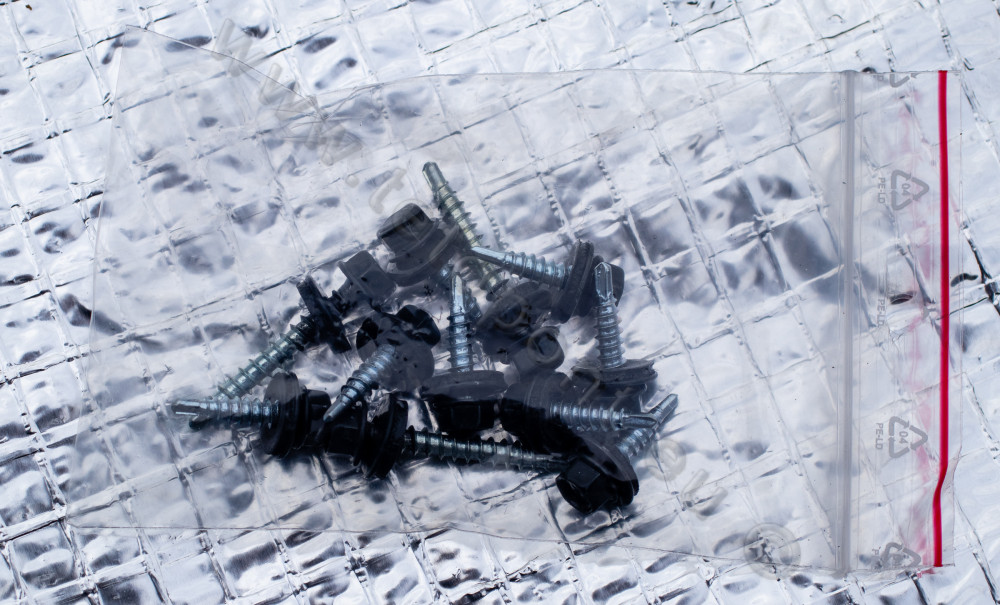

A csomag tartalmazza a beépítéshez szükséges összes tartozékot (rögzítőcsavarokat is).
Szellőzőcső átmérője 125 mm, ami szűkítővel csökkenthető.
A szellőzőcső tetején található vízmérték megkönnyíti a szerelését.
Anyaga: UV álló műanyag és alumínium.


Az ár 1 szettre vonatkozik, csak egyben kapható.

Adatok
Cikkszám
mdm_virtum
Tömeg
3 kg/db
Kiegészítő termékek
A beépítés lépései:

1. Fektessen egy sor cserepet az univerzális strangszellőző tervezett beépítési helye alá. A strangszellőző beépítési helyének mindkét oldalán (jobb és bal) fektessen le legalább 3 cserepet. Ajánlott levágni a szellőző mellett elhelyezkedő cserép hornyát.

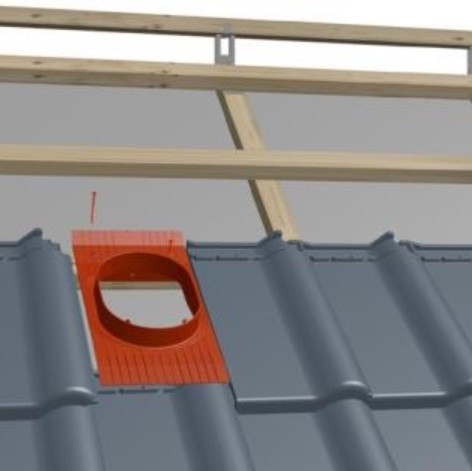

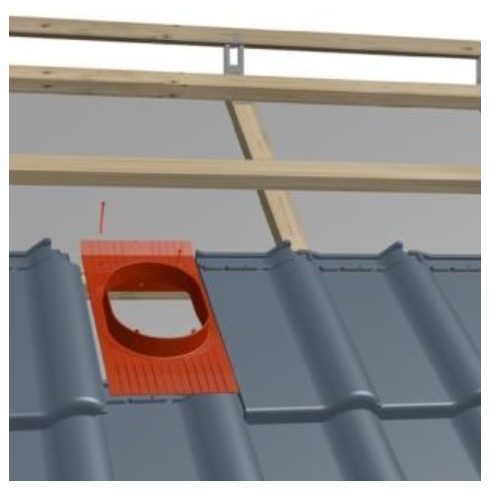

2. Az alaplapot három hosszabb csavarral (kettő felülről, egyet szemből) hozzá kell csavarozni a cserépléchez. Ha szükséges, az alaplap rozsdamentes acélhuzallal a tartó belsejében speciálisan kialakított fülek segítségével az alsó cserépsor cseréplécéhez rögzíthető.

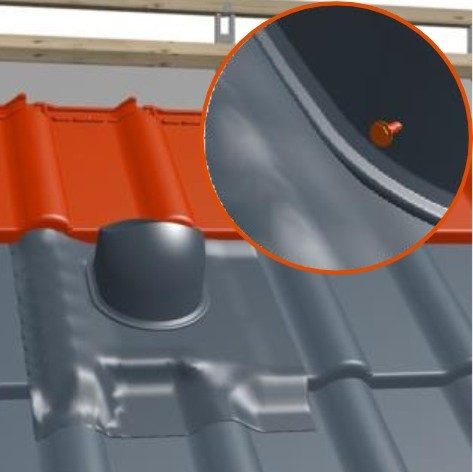

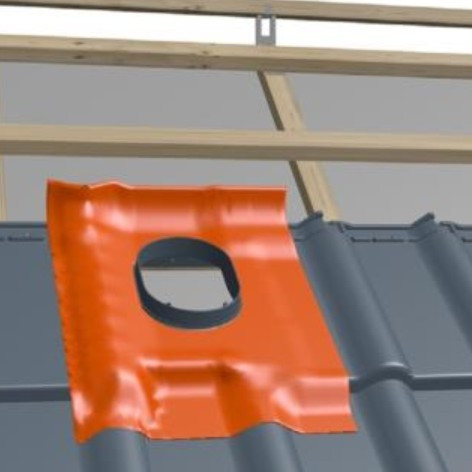

3. A butil ragasztóréteget védő fólia eltávolítása nélkül, igazítsa a helyére az UNI öntapadós gallért a tetőszerkezettől indulva. Amennyiben szükséges, vágja méretre a gallért. Távolítsa el a védőfóliát és rögzítse szorosan az UNI öntapadós gallért az alaplaphoz. Figyelmeztetés - a szerelés ezen szakaszában nem szabad az öntapadós gallért a tetőhéjaláshoz ragasztani.

4. Az öntapadós gallér oldalainak és aljának megfelelő leragasztását követően, a tartótól kiindulva, kifelé haladó irányba (oldalra és lefelé) gondosan ragasszuk az öntapadós gallért a tetőszerkezethez. Az éleket pl. a tetőfedésnél használatos préshengerrel kell lenyomni. A gallér tetejét felfelé kell hajlítani, és kerámia tetőcserepek esetében a felesleget (a részt ami felső zárócseréppel találkozik) le kell vágni. Az univerzális strangszellőző körül elhelyezkedő összes cserepet viharkapoccsal szükséges rögzíteni!

5. Az alaplap felső részét (könyökelem) a gallérhoz kell nyomni és össze kell csavarozni a karimával, a négy rövidebb farmer csavar segítségével. Ezután fektesse le a felső sor cserepet. Fontos – a korábban felhajtott UNI öntapadós gallérnak szorosan kell tapadnia a cserép aljához.

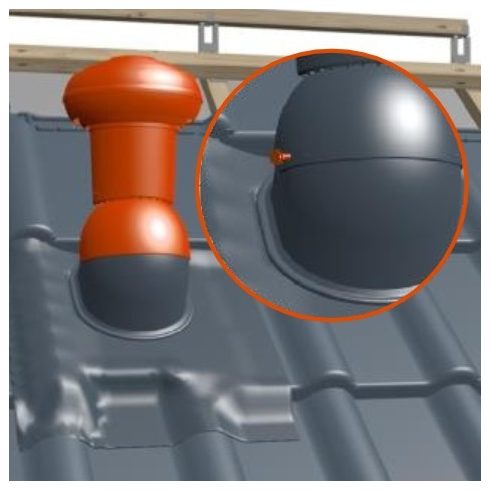

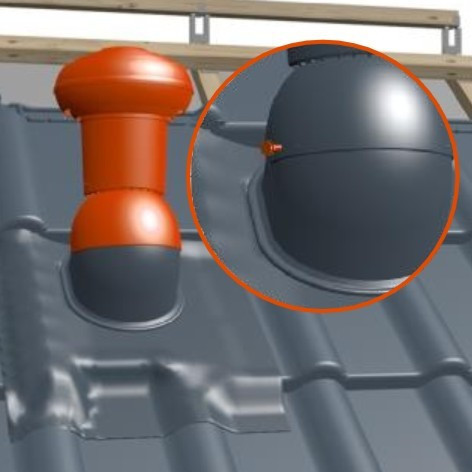

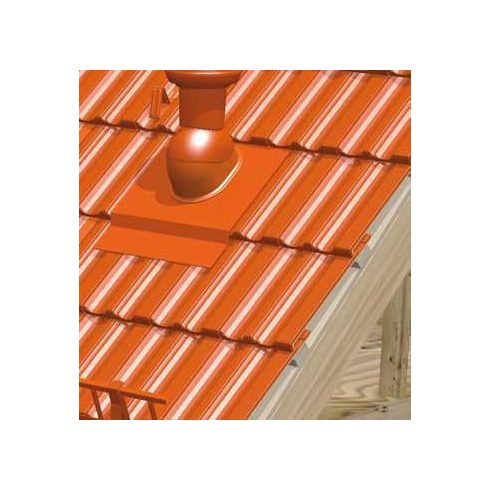

6. A strangszellőzőt az összeszerelt tartókra kell felépíteni (a strangszellőzőt csatlakoztatni kell a szellőzőcsatornához, például tömlőcsatlakozással). A függőlegesbe állítását követően (a szellőző felső részében található vízmérték segítségével), csavarozzuk hozzá a strangszellőzőt négy rövidebb farmer csavarral a könyökhöz.
